En tant que fabricant professionnel, nous souhaitons vous fournir des multimètres numériques Fluke8558A de haute qualité. Le 8558A partage la même plate-forme que le multimètre de référence 8588A entièrement chargé.

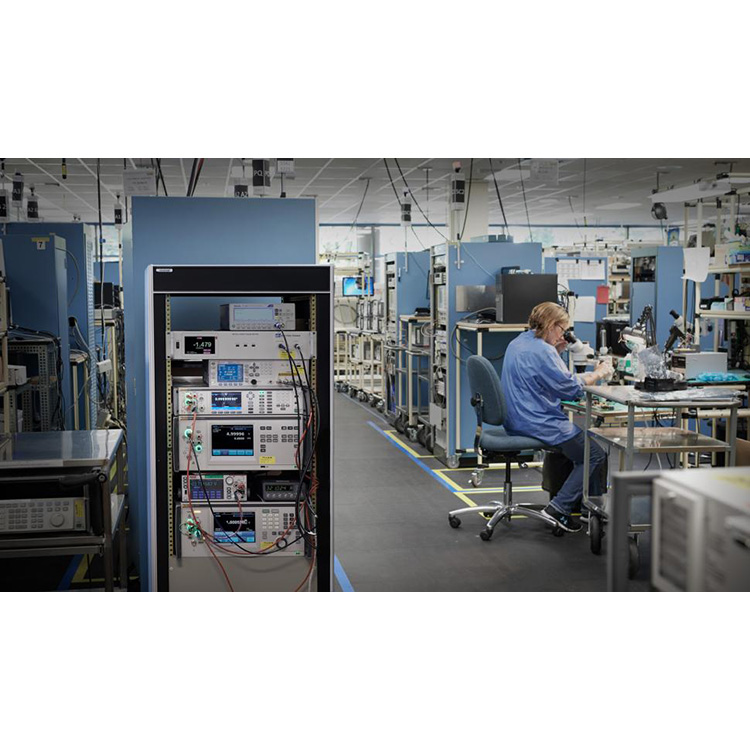

En tant que fabricant professionnel, nous souhaitons vous fournir des multimètres numériques Fluke8558A de haute qualité. Le multimètre à 8,5 chiffres 8558A offre une numérisation haute résolution de 5 mégaéchantillons par seconde pour l'automatisation des systèmes dans les laboratoires et les environnements de test de fabrication. La nouvelle conception du système haute vitesse de Fluke et la capacité de numérisation directe la plus rapide du secteur permettent des augmentations significatives du débit pour de nombreuses applications de systèmes automatisés qui nécessitent une combinaison de vitesse la plus élevée et de précision optimale. L'excellente précision est fournie sur une large plage de mesure, sur neuf fonctions, avec une interface utilisateur intuitive sur un écran couleur.
Le 8558A partage la même plate-forme que le multimètre de référence 8588A entièrement chargé. La plate-forme dispose d'une interface utilisateur intuitive commune avec une structure de menu facile à naviguer pour toutes les configurations et des commandes compatibles SCPI correspondantes pour un environnement automatisé. La plate-forme 8588A garantit un minimum de 100 000 lectures par seconde à 4,5 chiffres sur GPIB, USBTMC ou Ethernet, et une mémoire de données intégrée pouvant contenir jusqu'à 15 millions de lectures.

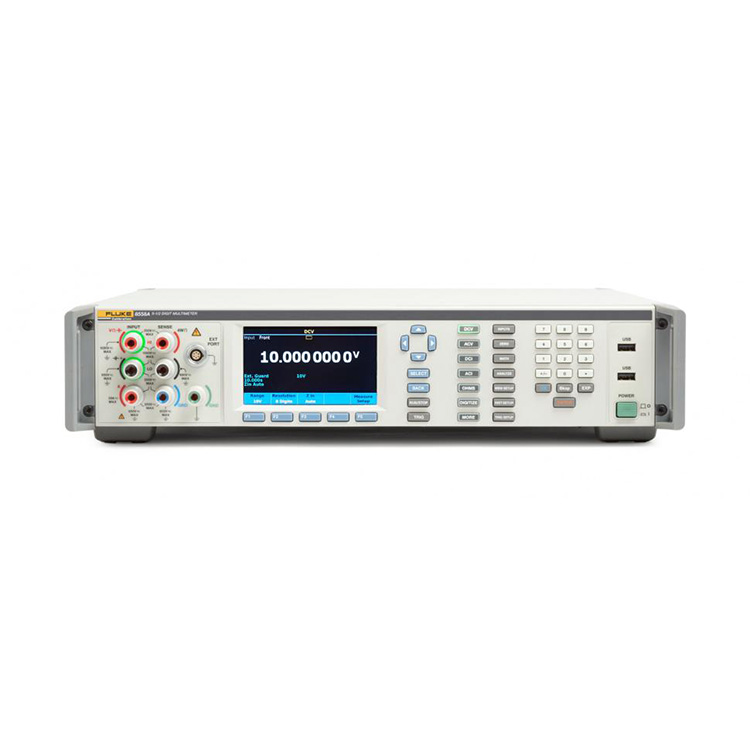

A. Terminaux de gestion visuelle des connexions
Les terminaux actifs s'allument, guidant l'utilisateur pour effectuer les connexions correctes.
B. Configurations faciles d'accès
La plage, l'ouverture, l'impédance d'entrée, le filtre RMS et d'autres configurations de mesure sont facilement disponibles.
C. Grand écran couleur lumineux
L'interface utilisateur intuitive et la structure de menu plate facilitent l'accès aux configurations et l'affichage des tracés de tendance, des formes d'onde, de la FFT, de l'histogramme et des statistiques.
D. Commutateur électronique avant/arrière programmable
Élimine le fonctionnement manuel et permet des résultats immédiats grâce à une seule commande à distance.
E. Borne 30 A (8588A uniquement ; 2A pour 8558A)
Permet la plage de mesure de courant la plus large de l'industrie via un seul terminal.
F. Touches de menu programmables
Adaptez-vous à la fonction active, de sorte que la structure du menu soit intuitive et facile à apprendre.
G. Sélection multilingue
Choix d'anglais, chinois, français, japonais, coréen, russe et espagnol.
H. Déclencheur marche/arrêt
Bascule entre l’état de mesure continue ou libre.
I. Ports USB
Téléchargez des données rapidement et facilement sur une clé USB.

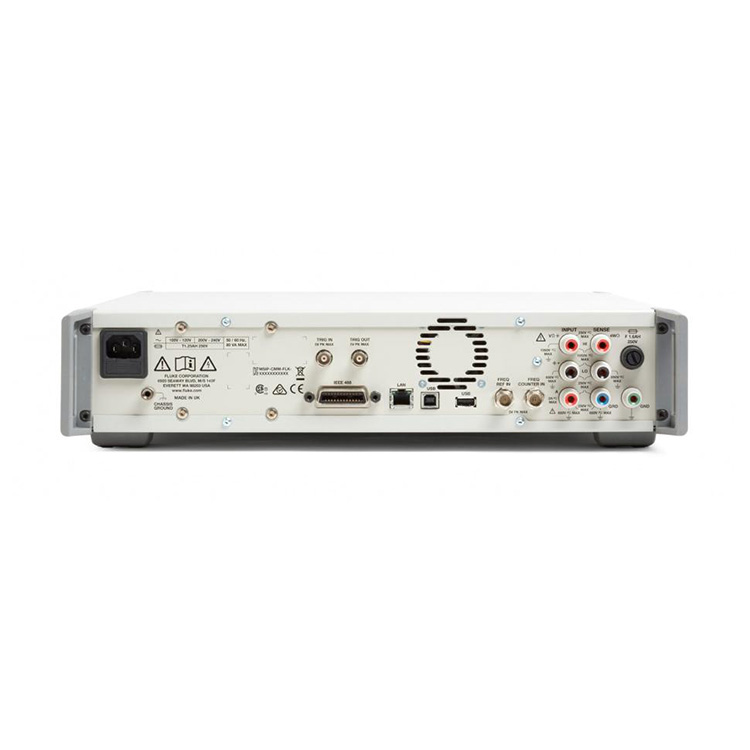

Fluke 8558A avec légendes (arrière)
J. Entrée/sortie de déclenchement
Un déclenchement précis maximise la synchronisation dans l’automatisation du système.
K. Compteur de fréquence
Permet la mesure d'un compteur de fréquence 100 MHz à 0,5 uHz/z.
L. Bornes d'entrée du panneau arrière
Refléte les bornes d'entrée du panneau avant pour une compatibilité de connexion et permet une mesure de balayage avant/arrière.
M.IEEE 488, LAN, interfaces USB
Interface distante standard pour une intégration simple du système.
N.Port USB
Téléchargez des données rapidement et facilement sur une clé USB.
Borne O.2A
Tension continue
100 mV à 1 000 V, (1 050 V maximum)
2,02x pleine échelle
Résolution maximale : 1 nV
4,0 μV/V (95 %) 5,7 μV/V (99 %), 1 an
0,5 μV/V (95 %) 0,65 μV/V (99 %), stabilité 24 heures
Ouverture de lecture de 0 à 10 s (résolution de 200 ns)
Courant continu
10 uA à 2 A (8558A)
2,02x pleine échelle
Résolution maximale : 1 pA
9 μA/A (95 %), 12 μA/V (99 %), 1 an
Ouverture de lecture de 0 ns à 100 s
Tension alternative
10 mV à 1 000 V, 1 Hz à 10 MHz, (1 050 Vrms max)
2,02x Vpp à pleine échelle, 1,2x Vrms à pleine échelle
Résolution maximale : 1 nV
80 μV/V (95 %), 103 μV/V (99 %), 1 an
Courant alternatif
10 uA à 30 A (8588A uniquement ; 2 A pour 8558A)
2,02x Vpp pleine échelle, 1 Hz à 100 kHz 1,2x Vrms pleine échelle
Résolution maximale : 1 pA
300 μA/A (95 %), 387 μA/V (99 %), 1 an
Résistance
1Ω à 10 GΩ (20 GΩ max)
2,02x pleine échelle
Résolution maximale : 10 nΩ
10 μΩ/Ω (95 %), 13 μΩ/Ω (99 %), 1 an
Mode courant faible, mode haute tension et Tru Ohms™ d'inversion de courant
Numériser V
100 mV à 1 000 V, (1 050 V max)
2,02x pleine échelle
Résolution maximale : 18 bits
Taux d'échantillonnage de 5 méga-échantillons par seconde
Bande passante jusqu'à 20 MHz
Numériser je
10 μA à 30 A (8588A uniquement ; 2 A pour 8558A)
2,02x pleine échelle
Résolution maximale : 18 bits
Taux d'échantillonnage de 5 méga-échantillons par seconde
Bande passante jusqu'à 4 MHz
Fréquence ou période
Tension, jusqu'à 10 MHz
Courant, jusqu'à 100 kHz
Fréquence jusqu'à 100 MHz sur BNC
0,5 µHz/Hz, 1 an
Capacitance
1 nF à 100 mF
400 μF/F, 1 an
Température
PRT et thermocouple
5 mK PRT, 25 mK TC - 1 an
Puissance RF
Shunt externe DC I et AC I série Rhode & Schwarz NRP
Shunt externe DC I et AC I
A40B et tout autre shunt externe
Vitesse de lecture
1 lecture /s à 8,5 chiffres en mémoire
100 000 lectures/s à 4,5 chiffres en mémoire
Jusqu'à 5 000 000 (5 MS/s) de lectures/s dans la mémoire volatile lors de la numérisation V et I
Transfert jusqu'à 500 000 lectures/s via USB au format binaire
Mémoire de mesure
15 millions de lectures volatiles
7,5 millions de lectures avec horodatage volatil
16 Go non volatile
GPIB, USBTMC, Ethernet
Commandes à distance natives compatibles SCPI
Mode d'émulation 8508A et 3458A
Prise en charge complète de la bibliothèque de procédures d'étalonnage MET/CAL™ dans l'émulation Fluke 8508A
Pilote IVI
Clé USB pour un transfert pratique de données au format .csv
Mécanismes de déclenchement
Déclenchement manuel
Entrée et sortie de déclenchement BNC externe
Déclencheur interne ou de niveau
Déclencheur de minuterie
Déclencheur d'époque
Déclencheur de ligne
Déclencheur BUS
