Capteurs de puissance à diode à trois voies R&S NRP67SN-V

Modèles disponibles

Faits clés

Mesures de puissance rapides et précises pour les signaux CW et modulés

100 000 lectures/s

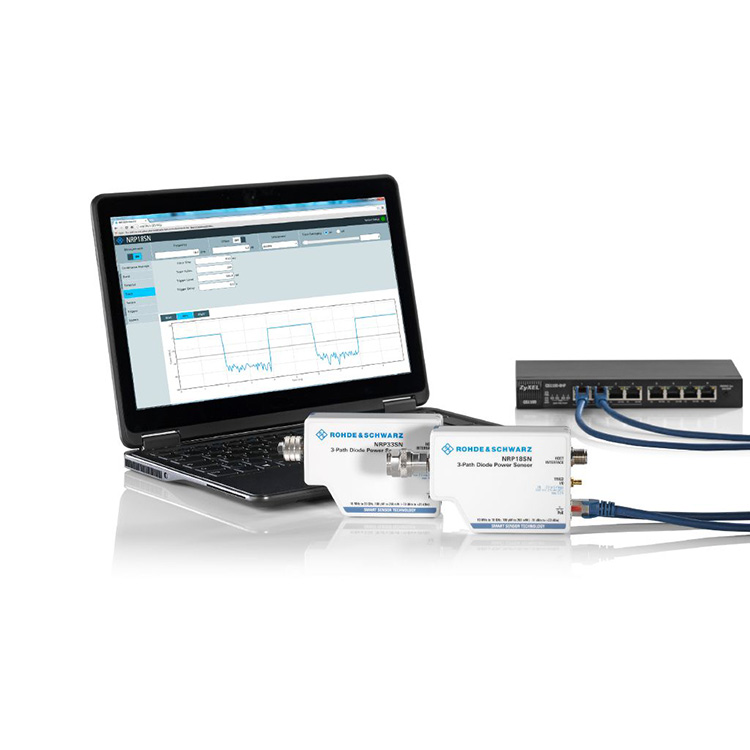

Contrôle et surveillance via LAN et USB

Capteurs pour applications haute puissance

Fonctionnement flexible avec l'unité de base R&S®NRX

Rapide, précis et doté de nombreuses fonctionnalités pour mesurer les signaux CW et modulés

Les capteurs de puissance R&S®NRPxxS/SN utilisent trois chemins de diodes distincts, chacun fonctionnant dans la plage de détection optimale. En conséquence, la puissance moyenne peut être déterminée avec une grande précision, indépendamment du type de modulation. Les résultats de mesure ne sont pratiquement pas affectés par les signaux parasites ou les harmoniques. Les capteurs de puissance R&S®NRPxxS/SN se comportent donc de manière similaire aux capteurs de puissance thermique mais offrent une vitesse nettement plus élevée. Ils offrent une plage dynamique jusqu'à 93 dB avec une excellente limite de mesure inférieure de –70 dBm.

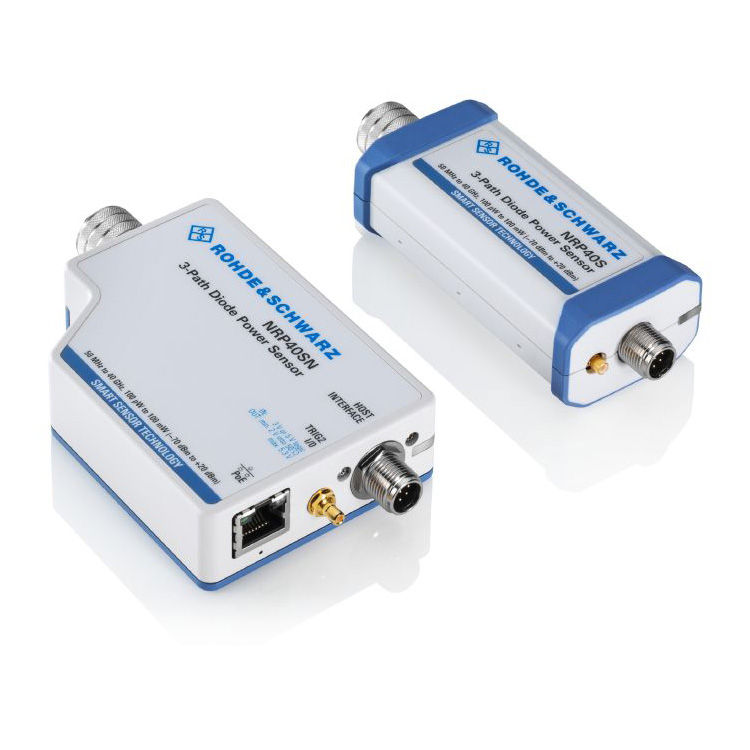

Le capteur de puissance universel

Solution idéale pour de nombreuses applications

Les capteurs de puissance à diode à trois voies conviennent à de nombreuses applications, car ils prennent en charge les mesures de moyenne continue, de moyenne en rafale, de moyenne d'intervalle de temps, de moyenne de porte et de trace. Dotés de performances exceptionnelles et d'une vitesse et d'une précision de mesure sans précédent, les capteurs peuvent être utilisés pour effectuer des mesures précises de puissance moyenne sur des signaux sans fil tels que GSM et 3GPP ainsi que sur des signaux à bande passante plus élevée tels que LTE, LTE-Advanced ou 5G.

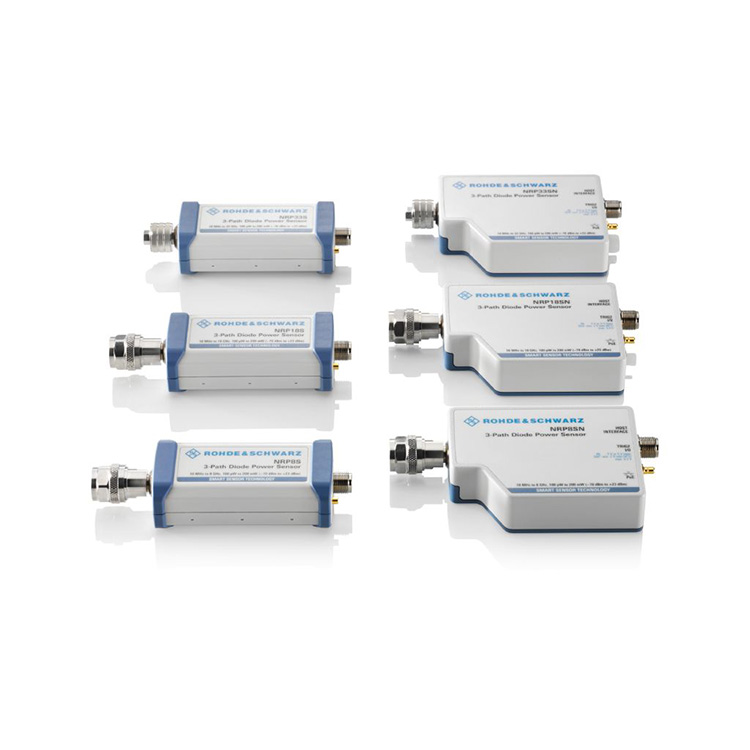

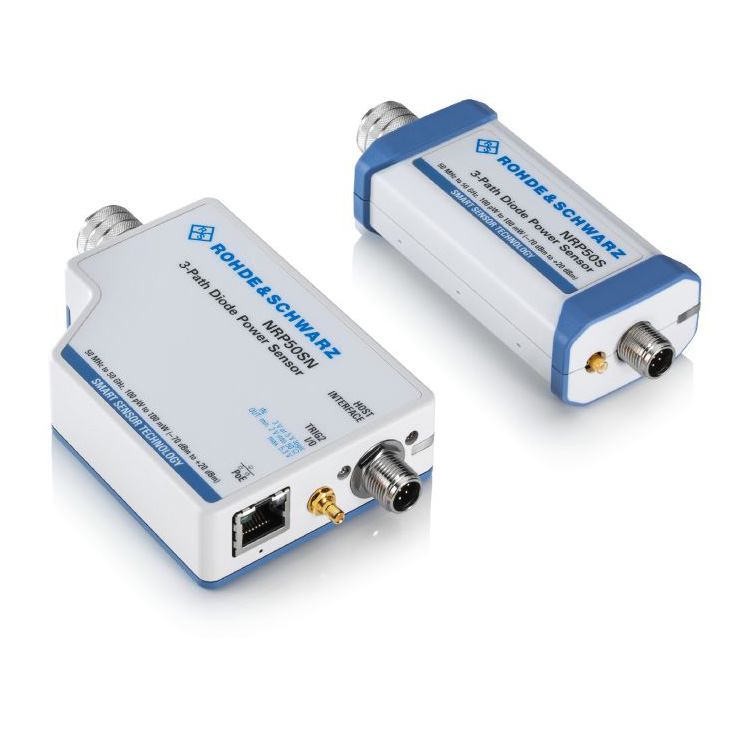

Juste une petite partie de la famille R&S®NRPxxS(N)

Plage dynamique de 93 dB

Concept de chemin à trois amélioré

Les capteurs de puissance R&S®NRPxxS(N) utilisent trois chemins de diodes distincts, chacun fonctionnant dans la plage de détection optimale. La puissance moyenne peut être déterminée avec une grande précision quel que soit le type de modulation. Les résultats de mesure ne sont pratiquement pas affectés par les signaux parasites ou les harmoniques. Les capteurs de puissance R&S®NRPxxS(N) se comportent donc de manière similaire aux capteurs de puissance thermique mais offrent une vitesse nettement plus élevée et une plage dynamique jusqu'à 93 dB.

Concept innovant à trois voies

Vitesse et précision de mesure sans précédent

Même à de faibles niveaux jusqu'à -70 dBm

Pour augmenter la précision des mesures à de faibles niveaux, il est nécessaire de faire la moyenne de plusieurs valeurs mesurées. Si la moyenne réduit la composante de bruit, elle ralentit également la mesure. Les capteurs de puissance R&S®NRPxxS(N) ont donc été conçus en tenant compte d'un bruit de mesure extrêmement faible.

Les capteurs de puissance R&S®NRPxxS(N) peuvent effectuer des mesures jusqu'à une limite inférieure de –70 dBm avec la vitesse et la précision les plus élevées actuellement disponibles sur le marché.

Nouveau mode rapide

Mesure de temps illimitée jusqu'à 100 000 mesures/s

En mode moyenne continue rapide, les capteurs de puissance R&S®NRPxxS(N) peuvent effectuer jusqu'à 100 000 mesures déclenchées/s avec un temps de répétition de déclenchement minimum de 100 µs sans perdre aucune mesure. Cette vitesse de mesure est obtenue en utilisant le mode tamponné. En mode tampon, toutes les données mesurées sont collectées à l'intérieur du capteur et transmises en un seul bloc à l'hôte du capteur. Les capteurs R&S®NRPxxS(N) exécutent le nouveau mode rapide sans limitation de temps !

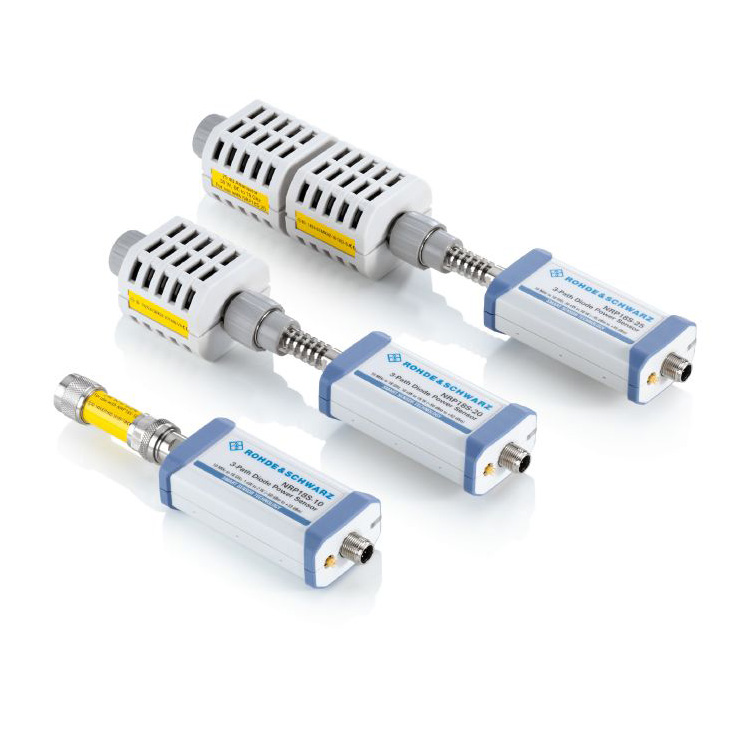

Capteurs pour applications haute puissance

Effectuer des mesures de puissance jusqu'à 30 W

Les capteurs de puissance à diode à trois voies haute puissance R&S®NRP18S-10, R&S®NRP18S-20 et R&S®NRP18S-25 se composent d'un R&S®NRP18S et d'un atténuateur en amont de 10/20/25 dB. Ils sont capables d'effectuer des mesures de puissance jusqu'à 2 W, 15 W et 30 W. Lorsqu'ils sont utilisés avec l'atténuateur, les erreurs de non-concordance entre le capteur et l'atténuateur sont automatiquement corrigées. Les paramètres S de l'atténuateur sont déterminés et stockés dans le capteur pendant la production.

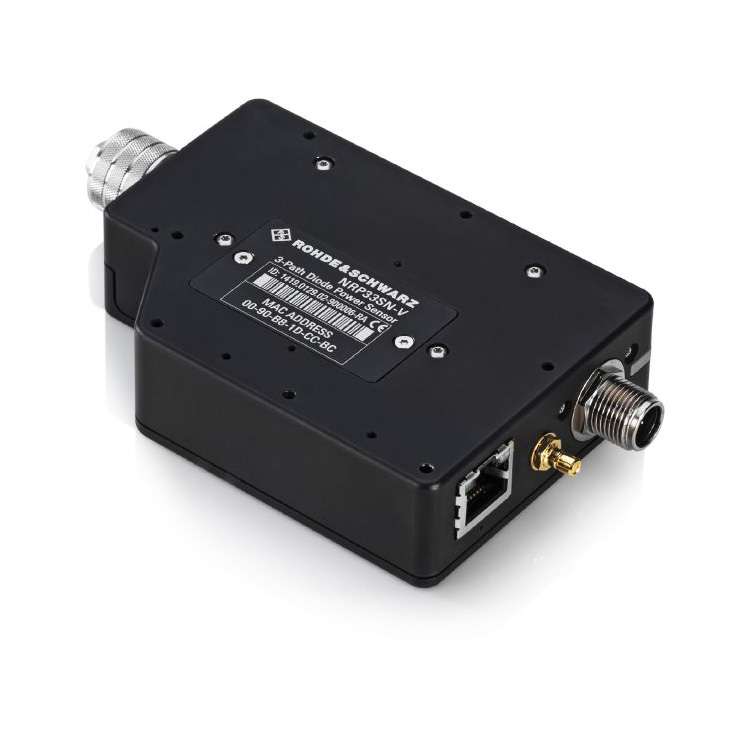

Capteur de puissance à diode à trois voies conforme TVAC

Spécialement conçu pour une utilisation dans les chambres à vide thermique (TVAC)

Le capteur de puissance R&S®NRPxxSN-V conforme TVAC est conçu pour les applications de communications par satellite dans une plage de fréquences allant jusqu'à 67 GHz. Tous les composants sont cuits dans une chambre sous vide pendant le processus de production, ce qui réduit au minimum le dégazage. Grâce à leur capacité LAN, les capteurs de puissance peuvent être facilement contrôlés et surveillés depuis l'extérieur de la chambre tandis que les trous d'aération dans le boîtier assurent l'égalisation de la pression.
