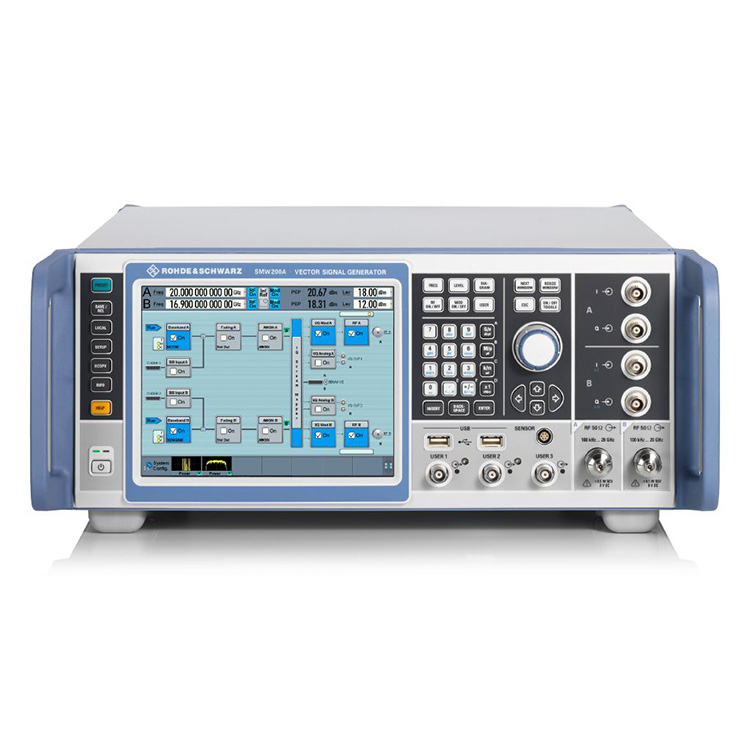

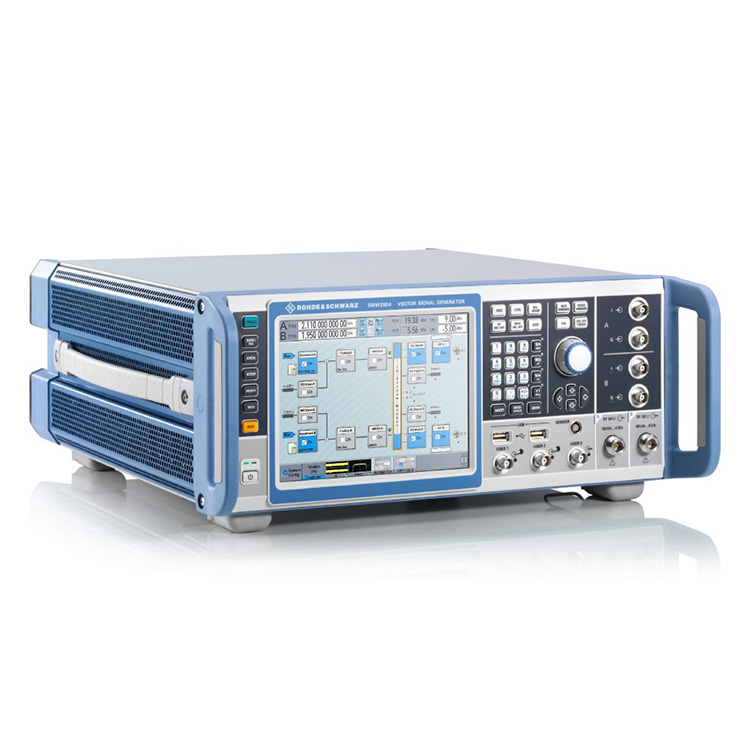

En tant que fabricant professionnel, nous souhaitons vous fournir les générateurs de signaux R&S SZU100A. Il peut également être équipé d'un maximum de deux modules de bande de base internes et de quatre modules de simulation de fading. Ce concept génère deux générateurs de signaux vectoriels complets dans une seule unité, permettant de générer facilement des scénarios de signaux complexes.
| Nom du produit | Gamme de fréquence | Plage de niveaux | Bande passante de modulation I/Q | Harmoniques |
| R&S®SZU100A | 100 kHz - 67 GHz | -120dBm - +18dBm | 2 GHz interne 2 GHz externe |
< -55 dBc > 3,5 GHz |
Plage de fréquence jusqu'à 67 GHz (double voie : jusqu'à 44 GHz)
Bande passante de modulation de 2 GHz
Fading intégré avec une bande passante jusqu'à 800 MHz et jusqu'à 8x8 MIMO
Génération de signaux pour toutes les principales normes de communications numériques
Simulateur GNSS et radar avancé
En tant que fabricant professionnel, nous souhaitons vous fournir les générateurs de signaux R&S SZU100A. Les exigences en matière de performances et de fonctionnalités varient en fonction de la configuration du test et de l'application. Le R&S®SZU100A est inégalé dans la maîtrise de ces diverses exigences et établit de nouvelles normes pour les générateurs de signaux. Lors du développement et de la vérification de tout type de DUT, y compris des composants, des modules et des stations de base complètes, le R&S®SZU100A génère facilement les signaux de test appropriés avec des performances optimales. Le R&S®SZU100A présente une conception modulaire flexible qui peut être équipée exactement des options requises par les applications. Toute configuration est possible, depuis un générateur de signaux vectoriels classique à trajet unique jusqu'à un testeur de récepteur MIMO multicanal.

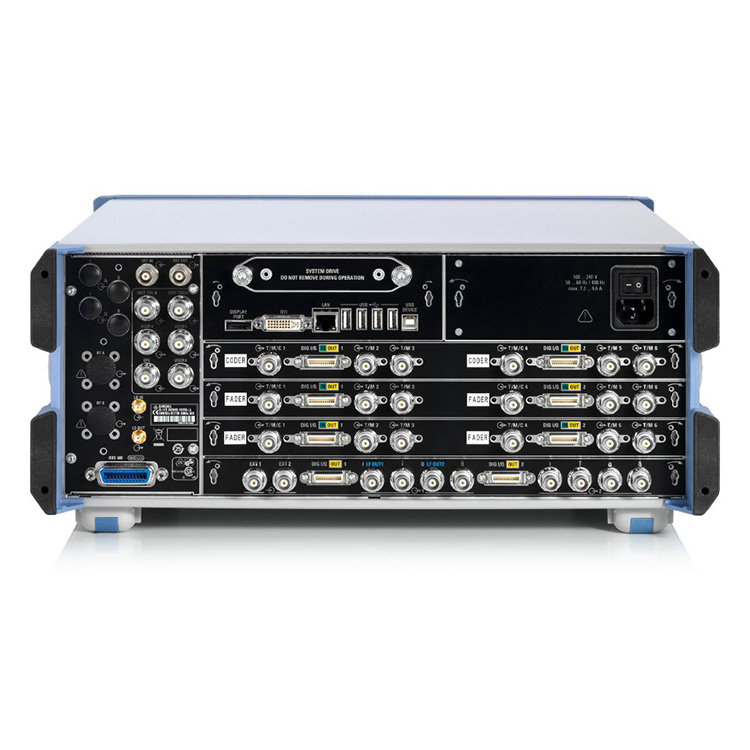

Le R&S®SZU100A couvre la plage de fréquences jusqu'à 67 GHz en tant qu'instrument à voie unique et jusqu'à 44 GHz en tant qu'instrument à double voie. Il peut également être équipé d'un maximum de deux modules de bande de base internes et de quatre modules de simulation de fading. Ce concept génère deux générateurs de signaux vectoriels complets dans une seule unité, permettant de générer facilement des scénarios de signaux complexes.
Le synthétiseur haut de gamme standard du R&S®SZU100A offre des performances exceptionnelles en matière de bruit de phase SSB et de non-harmoniques. Plusieurs options à faible bruit de phase sont disponibles pour améliorer encore les performances. Les options de bruit de phase ultra-faible R&S®SMW-B711/B721 permettent d'obtenir les meilleures performances de bruit de phase de leur catégorie. Le R&S®SZU100A est parfait pour les mesures qui exigent une pureté spectrale.
Le modulateur I/Q large bande avec une bande passante RF jusqu'à 2 GHz couvre toutes les applications dans sa gamme de fréquences, y compris les communications sans fil, les communications par satellite et les radars. La bande de base interne peut générer des signaux avec une bande passante de modulation RF maximale de 2 GHz.
Les convertisseurs N/A de pointe et l'excellente conception de la chaîne RF garantissent une réponse en fréquence de modulation exceptionnelle de < 0,4 dB sur une bande passante de 2 GHz avec d'excellentes performances EVM.

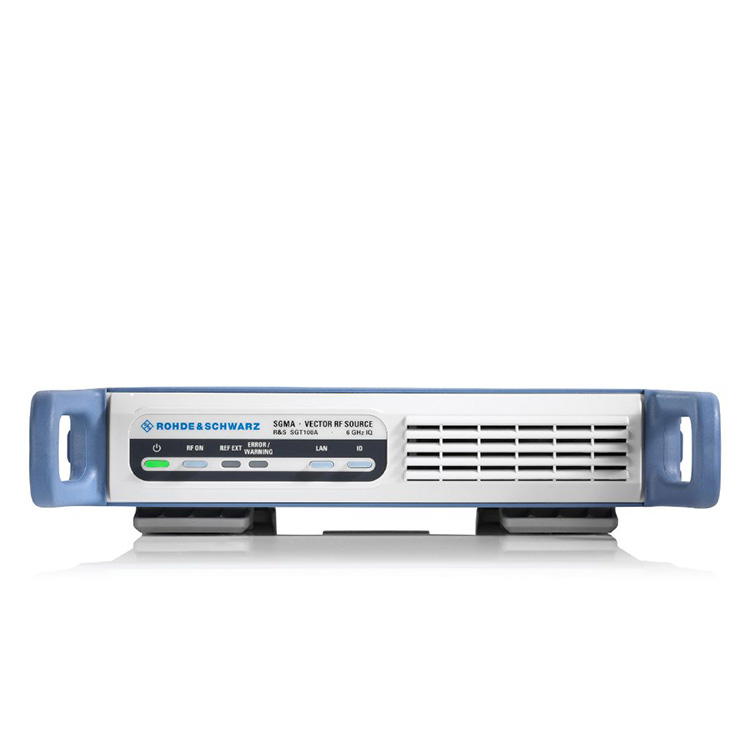

Le R&S®SZU100A offre une émulation de canal intégrée pour jusqu'à 800 MHz de bande passante à évanouissement. Les profils de fondu pour toutes les principales normes sont disponibles sous forme de préréglages. Avec jusqu'à 64 canaux de fondu, tous les principaux scénarios de fondu MIMO tels que 2x2, 3x3, 4x4, 8x4, 4x8 et 8x8 peuvent être configurés dans un seul instrument. L'agrégation de huit porteuses maximum est également prise en charge et les modules générateurs de signaux SGT100A peuvent être connectés pour fournir jusqu'à huit chemins RF.

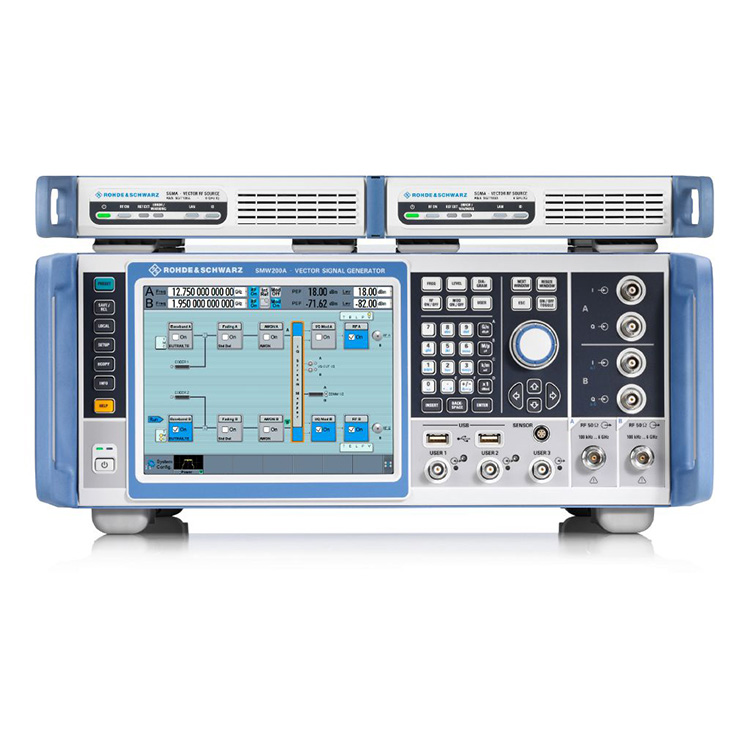

R&S®SZU100A à deux voies avec six modules générateurs de signaux R&S®SGT100A exploités à partir du R&S®SZU100A ;
La fonction graphique intégrée du R&S®SZU100A affiche les signaux générés en temps réel. L'utilisateur peut sélectionner le type d'affichage, par ex. I/Q en fonction du temps, spectre de fréquences, diagramme vectoriel ou CCDF. Le R&S®SZU100A propose également un enregistreur de macros SCPI avec générateur de code, qui enregistre toutes les étapes de fonctionnement manuelles pour générer un fichier avec une séquence de commandes à distance. Des modèles de code intégrés sont fournis pour générer directement du code exécutable pour MATLAB®, CVI ou Python.
La surveillance graphique des signaux en temps réel est extrêmement utile lors de la génération de signaux complexes.
Normes de communications sans fil
Suivi des enveloppes en temps réel
Simulation GNSS
Simulation radar
